电磁兼容试验能力-民航 RTCA/DO-160 系列

发布时间:2018-03-12

RTCA/DO-160D/E/F/G(第 15、16、17、18、19、20、21、25 章)

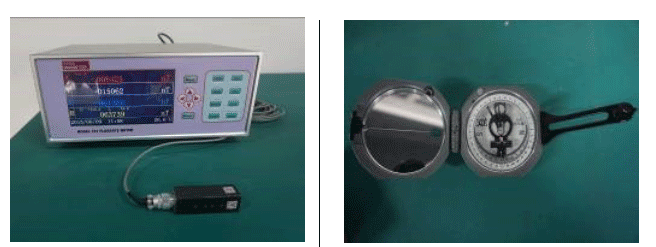

磁影响(第 15 章):实验室拥有精确的磁力仪,以及精准的磁罗盘,能够保证测试场地的磁场水平分量在南北方向上为 18095.6nT±10%内, 满足磁影响测试条件。

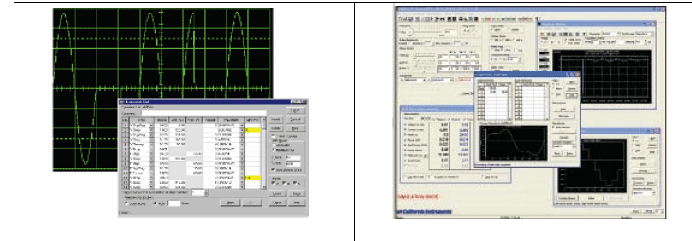

电源输入(第 16 章):实验室拥有多台美国进口的可编程电源,直流电压可以达到 400VDC,单相电流 大可达到 200A,频率可以达到 15kHz,功率达到 30kVA 以上,能够满足国内大多数厂家的供电兼容性测试需求;实验室拥有各种电源参数测量仪器,并配备高级技术人员,能够测量 DO160G 中第 16.7 中要求的各个电参数,如冲击电流、功率因数、等效电容等。



RTCA/DO-160D/E/F/G(第 15、16、17、18、19、20、21、25 章)

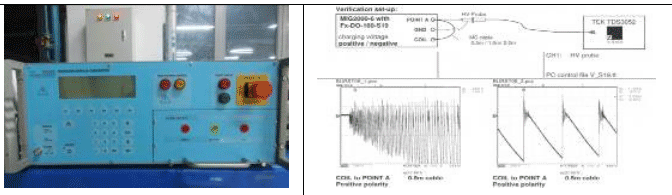

电压尖峰(第 17 章):实验室配备瑞士 EMC PARTNER 试验仪器,输出波形峰值达到 600V,波形参数完全吻合标准要求;不同于传统通过线缆注入尖峰信号的方式,通过探头将尖峰信号耦合注入到电源线中,由于缺少了线缆捏合带来的阻抗不一致性,尖峰信号波形更加稳定。

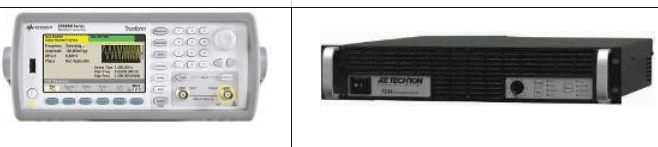

电源线音频传导敏感度(第 18 章):实验室集成目前 先进的函数波形发生器和音频功率放大器,频率为 0Hz~30MHz,在 0.5Ω纯阻负载的耗散功率达到 100W 以上。

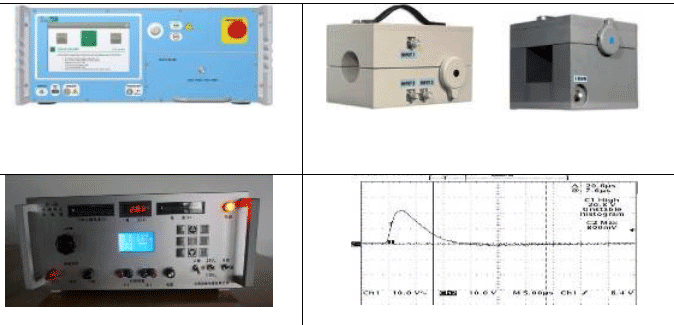

感应信号敏感度(第 19 章):实验室不但能够完成 DO160F 以及以前版本中对电缆的感应磁场、感应电场的要求。还能够完成 DO160G 中新规定的对电缆感应尖峰的要求。



RTCA/DO-160D/E/F/G(第 15、16、17、18、19、20、21、25 章)

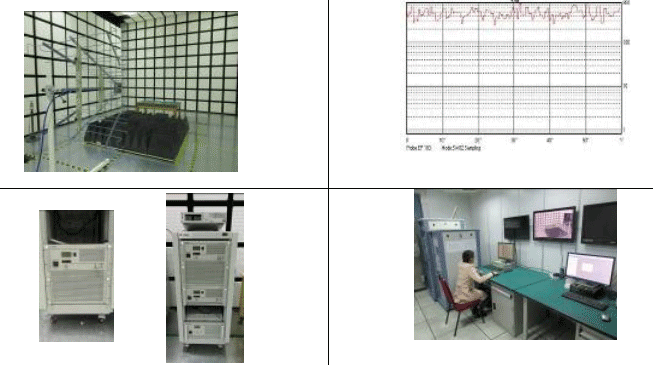

射频敏感度(第 20 章):实验室拥有 1 个 5 米法半电波暗室,1 个 3 米法半电波暗室,1 个混响室,9kHz 到 40GHz 的信号源 ,10kHz 到 40GHz 的高功率放大器,全频段辐射发射天线,意大利进口的 10kHz~40GHz、0.5V/m~800V/m 的高精度场强探头,半电波暗室电场强度可以达到 200V/m,混响室可以达到 1500V/m 以上。


射频能量发射(第 21 章):实验室配备高功率电源和进口滤波器,以及高质量的吸波材料和铁氧体,有效地保证了传导发射背景远远低于标准要求的 6dB;除此之外暗室配备多个 N 型转接口,以及大口径波导孔,方便测试样品与辅助设备的穿线与隔离。


静电放电(第 25 章):实验室配有独立的静电电枪,能够快速达到标准要求的温湿度要求,空气加湿器和循环系统以及高规格的静电放静电放电电压达到±30kV。
