电磁兼容试验能力-供电兼容性

发布时间:2018-03-12

国军标:GJB181-86、GJB181A-2003、GJB181B-2012 美军标:MIL-STD-704A/B/C/D/E/F、MIL-HDBK-704-1/2/3/4/5/6/7/8

MIL-STD-704 是规定了美国军用飞机上电子设备电源输入端口上的特性要求。美国军用飞机上的供电系统必须按照 MIL-STD-704 标准的要求为电子设备供电,同时军用飞机上的电子设备在规定的电源质量条件下必须能够正常工作。 MIL-STD-704 分为 A 到 F 共 6 个版本,6 个版本现今均还有效。究竟采用哪个版本一般应在设计和制造军用飞机阶段做出决定。

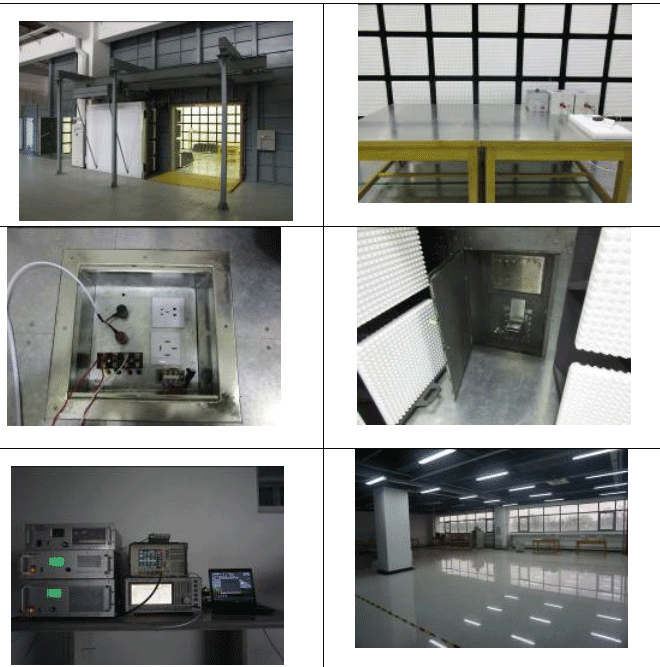

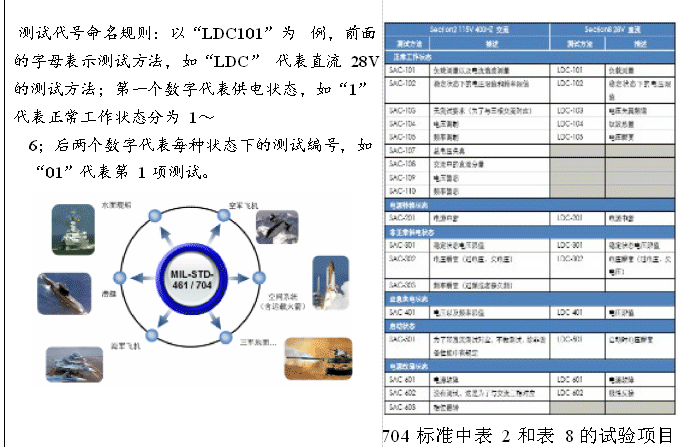

MIL-HDBK-704 针对几种供电电源类型,对军用飞机电子设备进行 MIL-STD-704 测试提供了测试指南。提出这些测试要求的目的是给出一个合理的保证来确认通过测试的军用飞机电子设备可以直接将其安装在军用飞机上应用。测试指南分为 8 个部分。第 1 部分是关于兼容性测试、电源分类、军用飞机电气工作条件,以及电子设备规格的一般性的指导;第 2 部分(SAC)是单相 115V,400Hz 测试指南;第 3 部分(TAC)是三相 115V,400Hz 测试指南;第 4 部分(SVF)是单相 115V,变频测试指南;第 5 部分(TVF)是三相 115V,变频测试指南;第 6 部分 (SXF)是单相 115V,60Hz 测试指南;第 7 部分(HDC)是直流 270V 测试指南;第 8 部分(LDC) 是直流 28V 测试指南。

GJB181 是我国针对飞机用电设备提出的要求,其中 181 与 181A 和 181B 相差很大,主要对直流 28V 的用电设备提出要求;181A 和 181B 中关于用电测试的内容基本一样,提出了7 种用电方式,但标准中主要给出了限值,具体试验方法还需参考 MIL-STD-704,如 GJB181-86 可参考 704 的 B 版本、GJB181A-2003 可参考 704 的 E 版本,以上标准规定了航空电子设备供电质量的特性要求,用于考察航空电子产品中电子设备与军用飞机供电设备之间的兼容性。

测试标准:GJB151A/152A-97、GJB151B-2013

CE101、CE102、CE106、CE107、RE101、RE102 、CS101、CS102、CS103、CS104、CS105、

CS106、CS109、CS112、CS114、CS115、CS116、RS101、RS103、RE103、RS105

GJB151B-2013 于 2013 年 10 月 1 日开始实施,对于测试而言,相较于 GJB151A/152A-97 的主要区别如下:

z 修改了发射测试中频率范围的划分和测量时间;

z 修改了敏感度测量中 大扫描速率、 大步长和驻留时间;

z 增加了 CS102 和 CS112 项目;

z 修改了 CE101、CE107、CS106、CS115、CS116、RE101、RS101、RS105 的适用性; z 修改了 CE101、CE102、 CS101、CS106、 CS114、CS116、RE101、RE102、RS101、

RS103 和 RS105 等项目限值; z 修改了 CE102、CE107、 CS101、CS106、 CS109、CS114、CS116、RE102、RS103、 RS105 等项目测试方法。
