DKT大电流馈通滤波器

特点与用途

Feature and Application

基于有机薄膜穿心电容的滤波器,有自愈性,介质损耗小。耐压高,有效滤波频率范围宽(10kHz — 1GHz)。

适用于通信设备、军用设备中需要大电流直流滤波场合。用在大功率直流电源的输出端,能够使电源满足辐射发射的要求,减小直流输出的高次谐波。

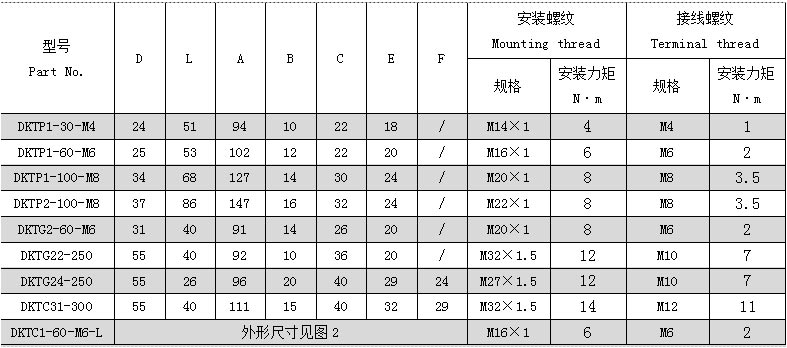

外形尺寸

Case Styles

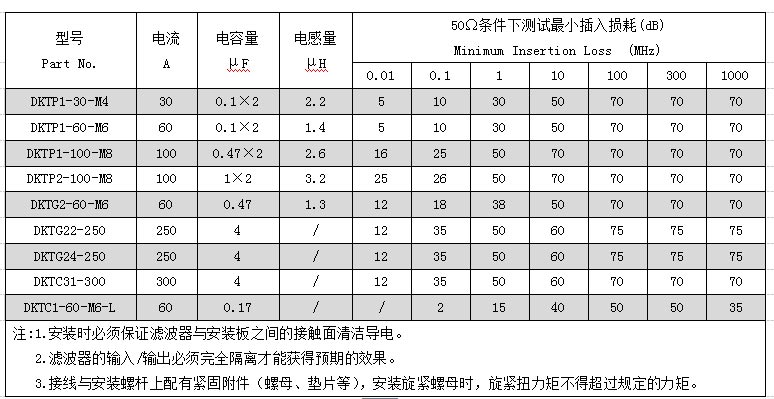

插入损耗

Insertion Loss

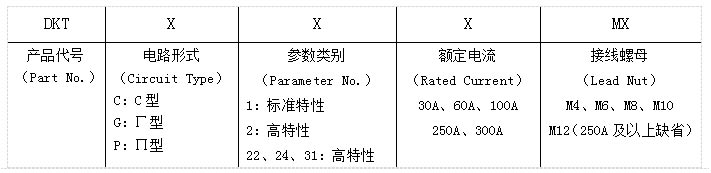

型号定义

Description of Part No.


技术指标

Specifications

额定电流(Rated Current):Imax =30A、60A、100A、250A、300A

额定电压(Rated Voltage):200VDC

试验电压(Test Voltage): UR=1000VDC,2秒

线对外壳绝缘电阻(Insulation Resistance):R≥1000MW @100VDC

温度范围 (Temperature Range) :-25°C ~ +85°C
