CXD大电流馈通滤波器

特点与用途

Feature and Application

体积小,滤波频率范围宽(10kHz - 1GHz),额定工作电流大,安装简便。

该系列滤波器适合于大功率直流电源线的滤波。

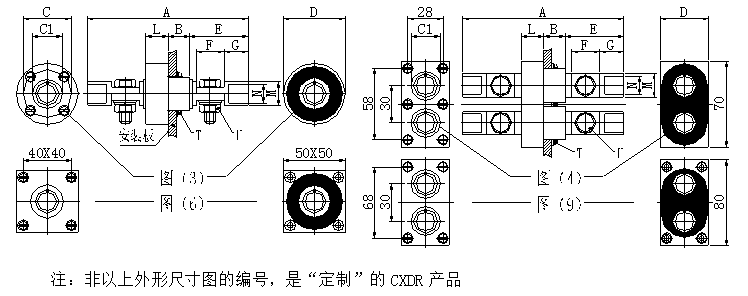

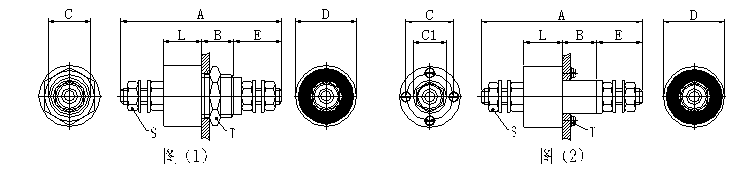

外形尺寸

Case Styles

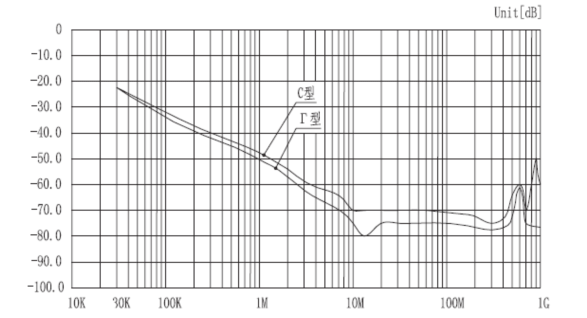

插入损耗

Insertion Loss

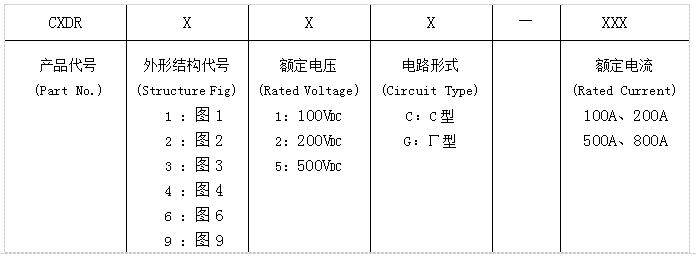

型号定义

Description of Part No

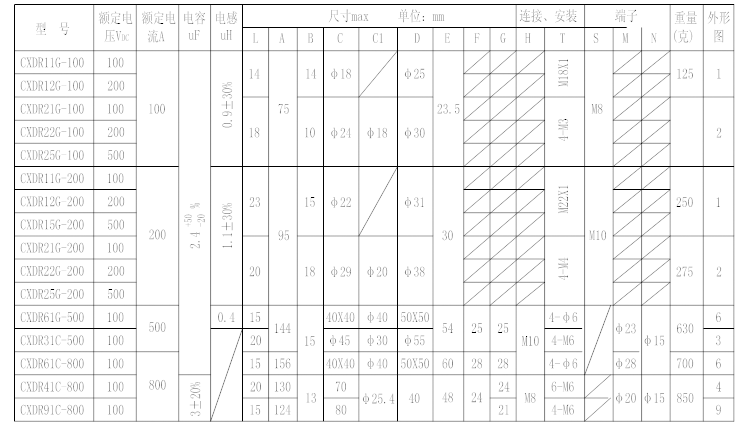

技术指标

Specifications

额定电压(Rated Voltage):100VDC、200VDC、500VDC

试验电压(Test Voltage):UR ≤200V时,2.5 UR /5秒

200V

UR ≥500V时,1.5 UR /5秒

线对外壳绝缘电阻(Insulation Resistance):R•C≥500MW•mF(在额定电压下测试)

温度范围(Temperature Range): -55°C ~ +125°C


使用指南

User Guide

(1)运输和使用过程中严防撞击。

(2)测试滤波器的漏电流、绝缘电阻、试验电压等技术参数时,测试仪表应在直流挡。

(3)安装时,应保证滤波器和安装板之间的安装面洁净,良好的导电接触。

(4)安装时,应尽量保证滤波器和安装板之间的面,相对平整;不平整下安装,产生的弯曲应力,有可能损伤陶瓷电容器。

(5)应使用随产品出售的接线端子,若使用其它任何形状的接线端子,请与厂家协商。

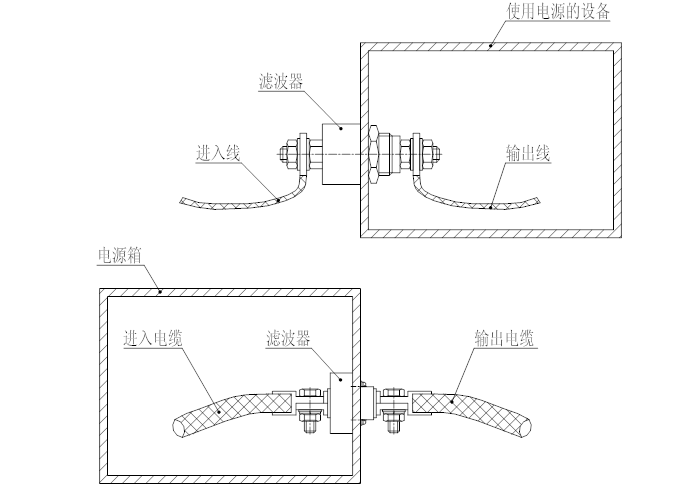

(6)典型使用方法如下图:滤波器的电源进入端和输出端之间,充分的隔离或屏蔽下,可获取良好的高频滤波。
