XKT 直 流 馈 通 滤 波 器

特点与用途

Feature and Application

该系列滤波器适用于高频旁路和抑制射频干扰,能够有效的滤除10MHz以上的干扰。适合于各种通信设备、信息设备、工业控制设备的直流电源输入或低频信号输入。具有体积小,价格低,安装方便等特点。

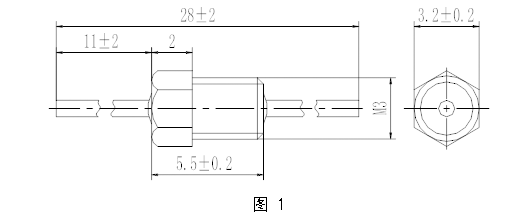

外形尺寸

Case Styles

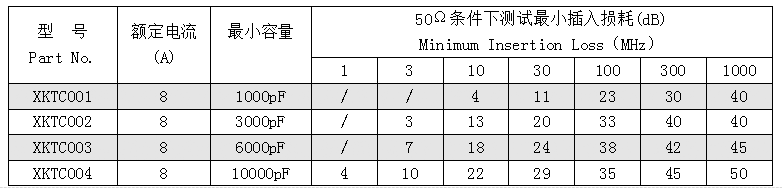

插入损耗

Insertion Loss





技术指标

Specifications

额定电压(Rated Voltage):100VDC

试验电压(Test Voltage):2.5倍的额定电压(UR) 5秒(s)

线对外壳绝缘电阻(Insulation Resistance): R≥1000MW @100VDC

温度范围(Temperature Range): -55°C ~ +85°C


使用指南

User Guide

该系列滤波器采用螺纹安装方式,使用时,注意要在滤波器与安装面板之间安装内齿垫片,以保证滤波器的良好接地,安装时螺母的旋紧力矩不得超过0.63N·m,以免损坏滤波器内部器件。
