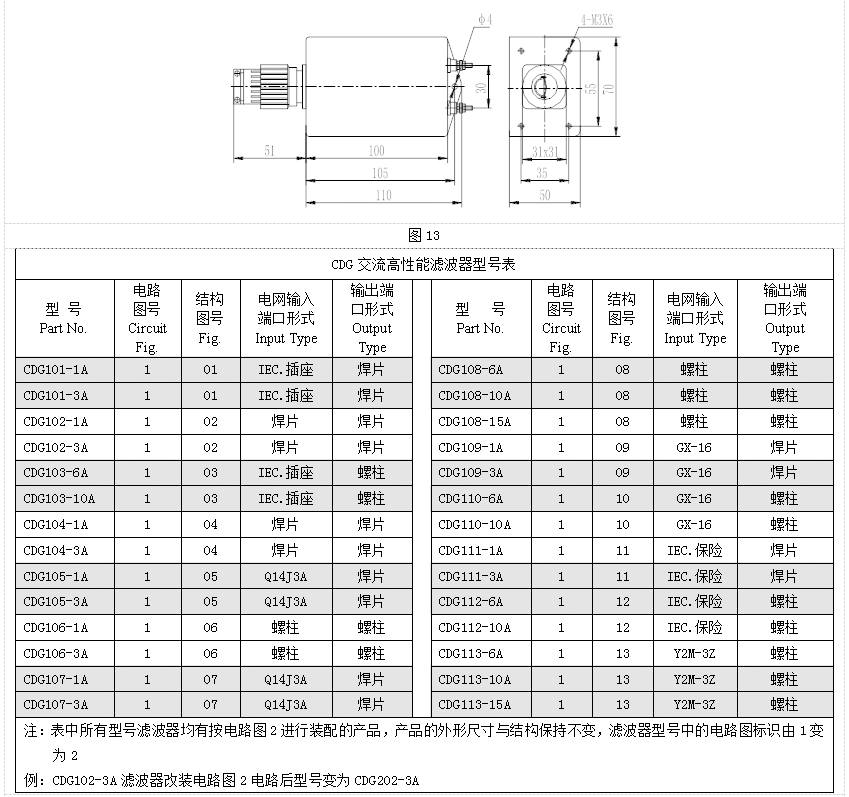

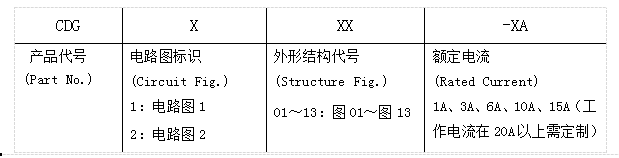

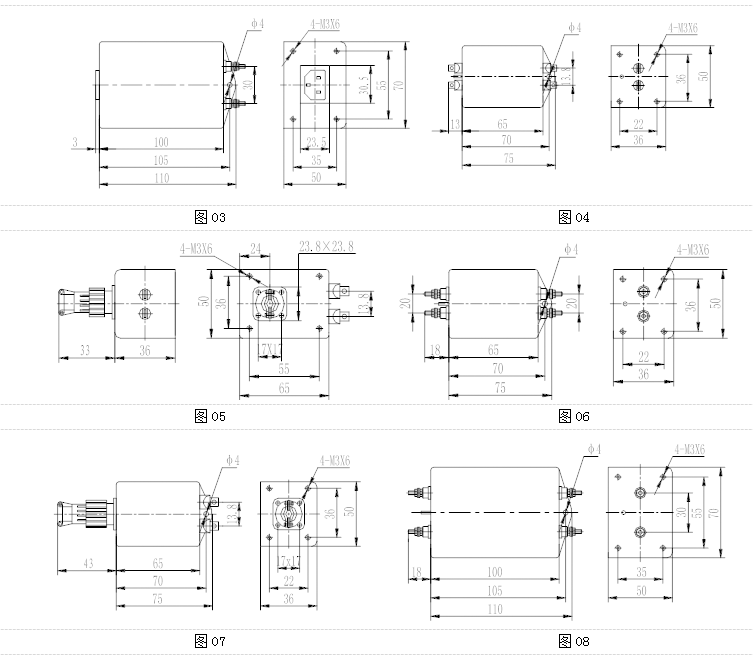

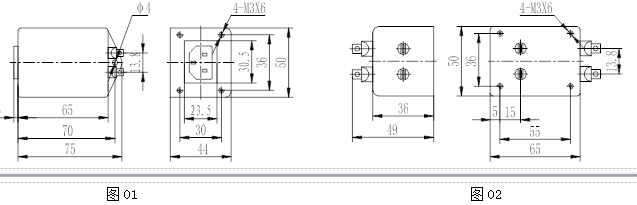

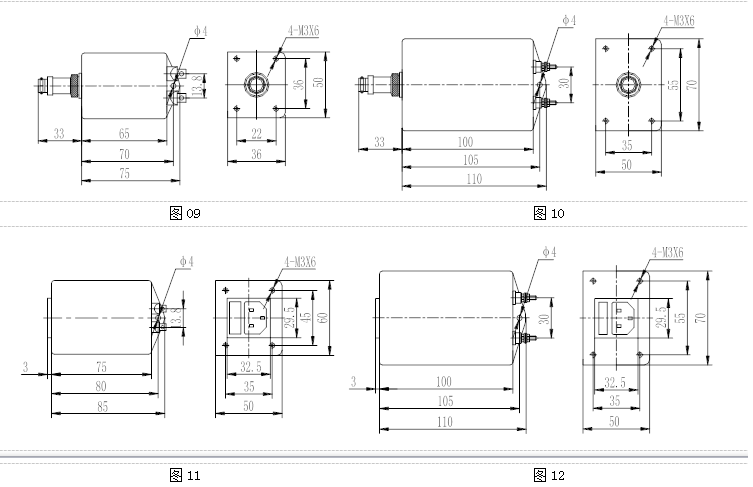

技术指标

Specifications

额定电压(Rated Voltage)：115VAC～250VAC

工作频率(Line Frequency): 50/60Hz

试验电压(Test Voltage): 线—地(Line-Ground)： 1500VAC 1分钟(min)

线—线(Line-Line)： 1500VDC 1分钟(min)

线对外壳绝缘电阻(Insulation Resistance)：R≥100MW(在额定电压下测试)

线—地漏电电流(Line-Ground Leakage Current)：<2mA(220VAC@50Hz)

温度范围(Temperature Range)： -40°C ～ +85°C

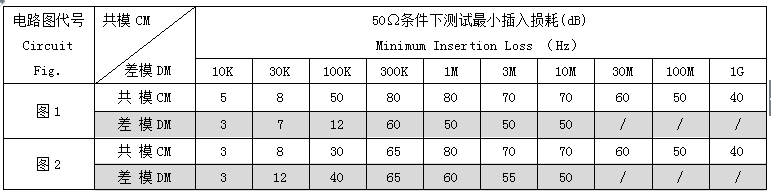

使用指南

User Guide

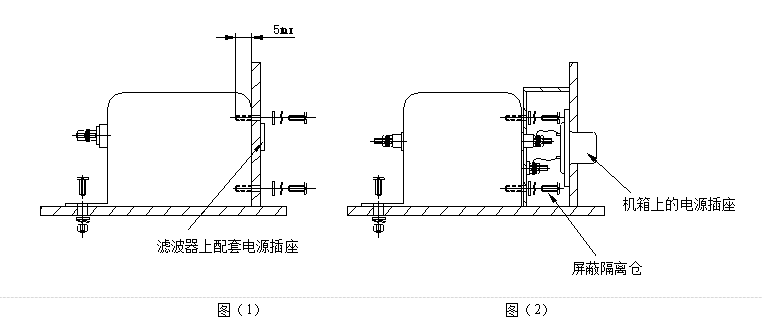

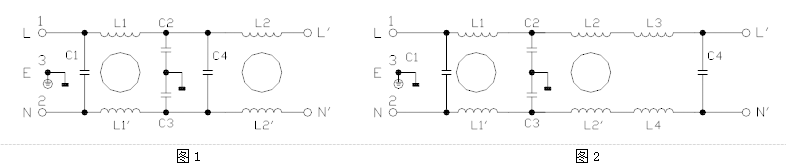

CDG系列滤波器达到预期效能的关键是用金属隔板将滤波器的输入/输出端隔开，因此必须与屏蔽机箱配合起来使用。接插件输入方式的滤波器直接安装在机箱面板上，如图(1);必要时在滤波器与机箱面板之间加装电磁密封衬垫。接线端子输入方式的滤波器可按照下图(2)所示方法使用。如果设备使用本产品后，在500MHz以上的频率仍然不能满足要求，请与我们联系。

当滤波器的端接方式为接线螺柱时，接线螺柱上配有紧固附件(螺母、垫片等)，安装旋紧螺母时，旋紧扭力矩不得超过1N·m。
