特点与用途
Feature and Application
CDP滤波器的内部采取了隔离结构，输入端采用屏蔽线，因此具有较好的高频滤波特性。可以在10KHz-1GHz的频率范围内有效地滤除电源线上的干扰。
该系列滤波器特别适合于交流单相供电设备需要通过GJB151A标准中的CE102、RE102、CS106、CS114、CS115和CS116;也特别适合于设备需要通过电源线30MHz～300MHz功率发射试验的场合。

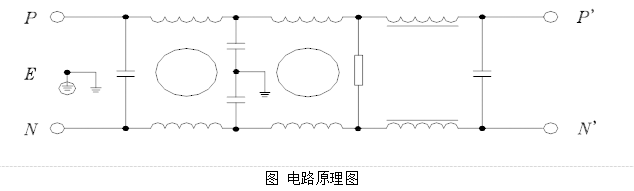

电路原理图
Electrical Schematics

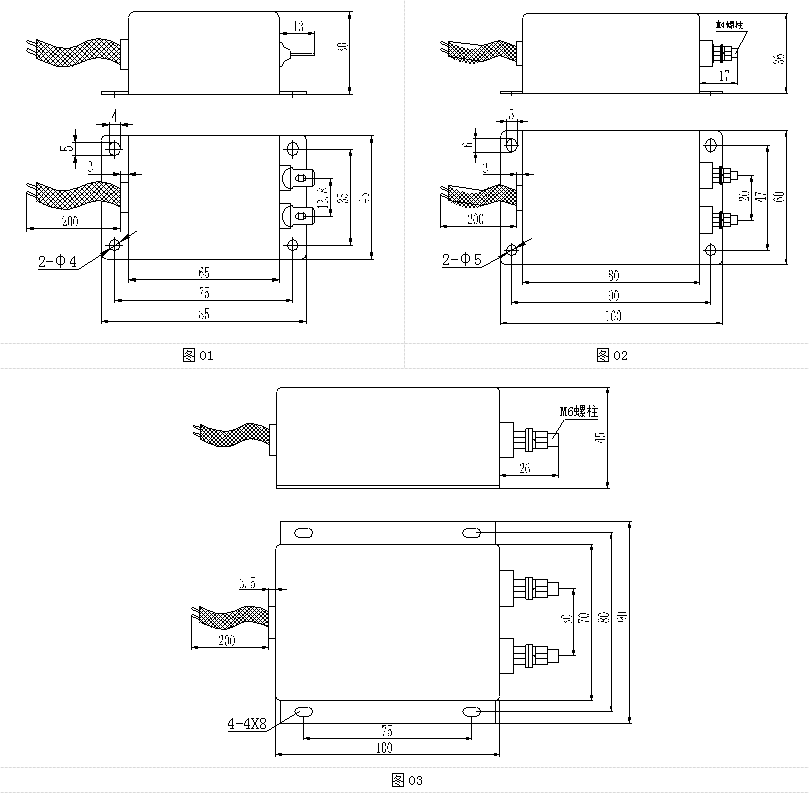

外形尺寸
Case Styles

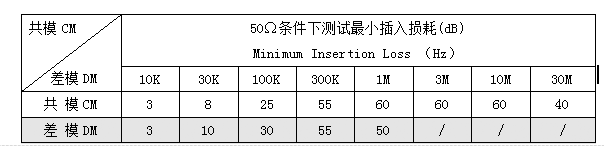

插入损耗
Insertion Loss

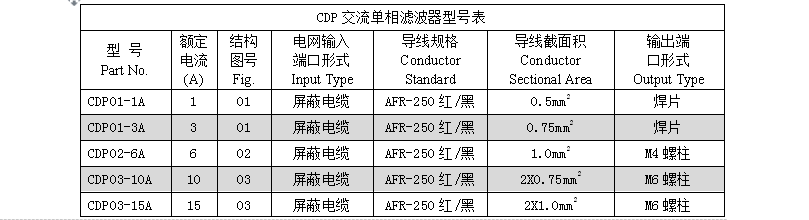

型号定义
Description of Part No.
技术指标
Specifications
额定电压(Rated Voltage)：115VAC～250VAC
工作频率(Line Frequency): 50/60Hz
试验电压(Test Voltage): 线—地(Line-Ground)： 1500VAC 1分钟(min)
线对外壳绝缘电阻(Insulation Resistance)：R≥100MW(在额定电压下测试)
线—地漏电电流(Line-Ground Leakage Current)：<2mA(220VAC@50Hz)
温度范围(Temperature Range)： -40°C ～ +85°C
使用指南
User Guide

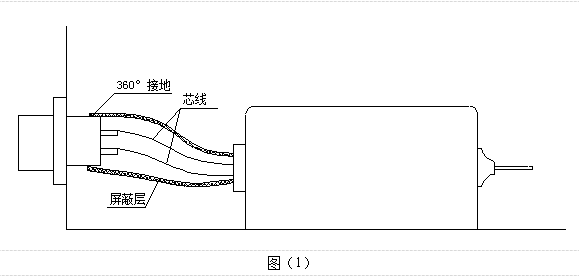

CDP系列滤波器达到预期效能的关键在于滤波器的输入电缆的接法，要求屏蔽层沿电缆芯线360度接地，如图(1)所示。
当滤波器的端接方式为接线螺柱时，接线螺柱上配有紧固附件(螺母、垫片等)，安装旋紧螺母时，旋紧扭力矩M4接线柱不得超过1N·m、M6接线柱不得超过2N·m。
