技术指标

Specifications

额定电压(Rated Voltage)： 115 ～ 440 VAC

工作频率(Line Frequency)：50 ～ 400 HZ

试验电压(Test Voltage)：线—线(Line-Line)： 1450VDC 1分钟(min)

线—地(Line-Ground)： 1500VAC 1分钟(min)

线对外壳绝缘电阻(Insulation Resistance)：R≥100MW(在额定电压下测试)

线—地漏电流(Line—Ground Leakage Current)：<1.5mA(220VAC@50Hz)

温度范围(Temperature Range)：-25℃ ～ +85℃、 -55°C ~ +85°C

使用指南

User Guide

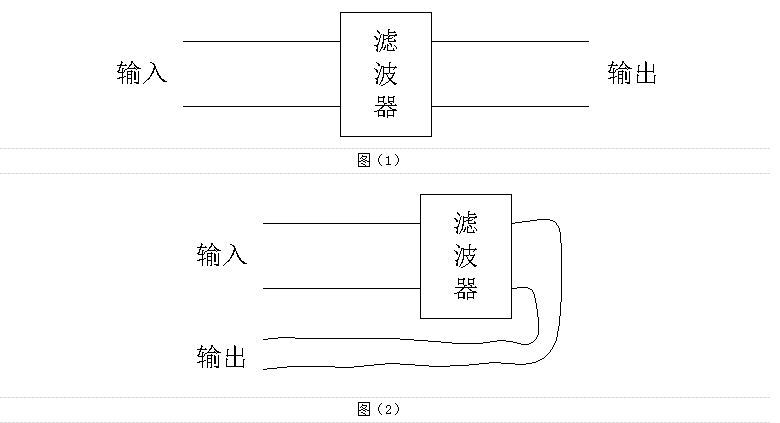

滤波器安装时注意尽量靠近机箱的电源入口处;滤波器的外壳直接与金属机箱可靠电气连接，接地电阻越小，产品滤波性能越好;滤波器的输入/输出连线尽量远离:图(1)为正确连接;图(2)为错误连接。

当滤波器的端接方式为接线螺柱时，接线螺柱上配有紧固附件(螺母、垫片等)，安装旋紧螺母时，旋紧扭力矩M4接线柱不得超过1N·m、M6接线柱不得超过2N·m。
