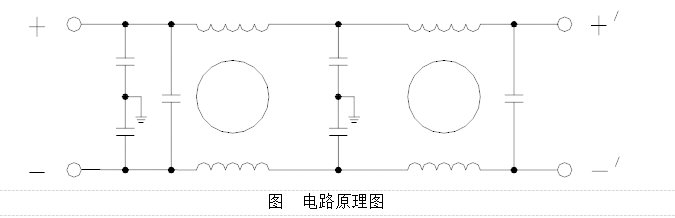

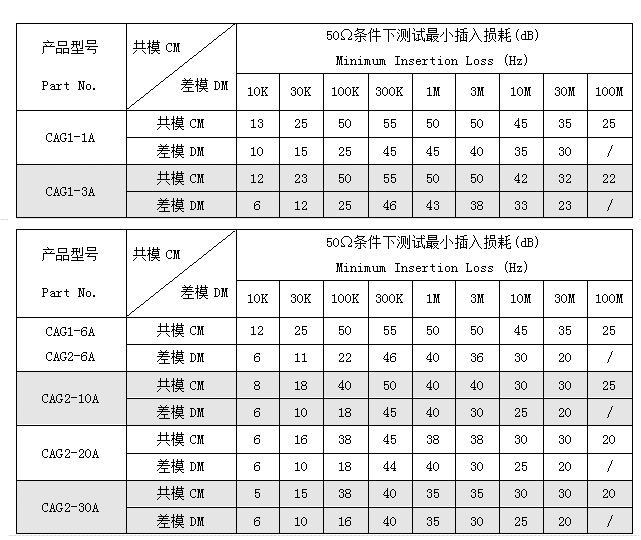

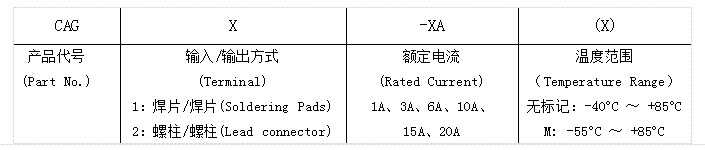

技术指标

Specifications

额定电压(Rated Voltage)：100VDC

试验电压(Test Voltage)：2.5倍的额定电压(UR) 1分钟(min)

线对外壳绝缘电阻(Insulation Resistance)： R≥100MW @100VDC

温度范围(Temperature Range)： -40°C ～ +85°C、-55°C ～ +85°C

使用指南

User Guide

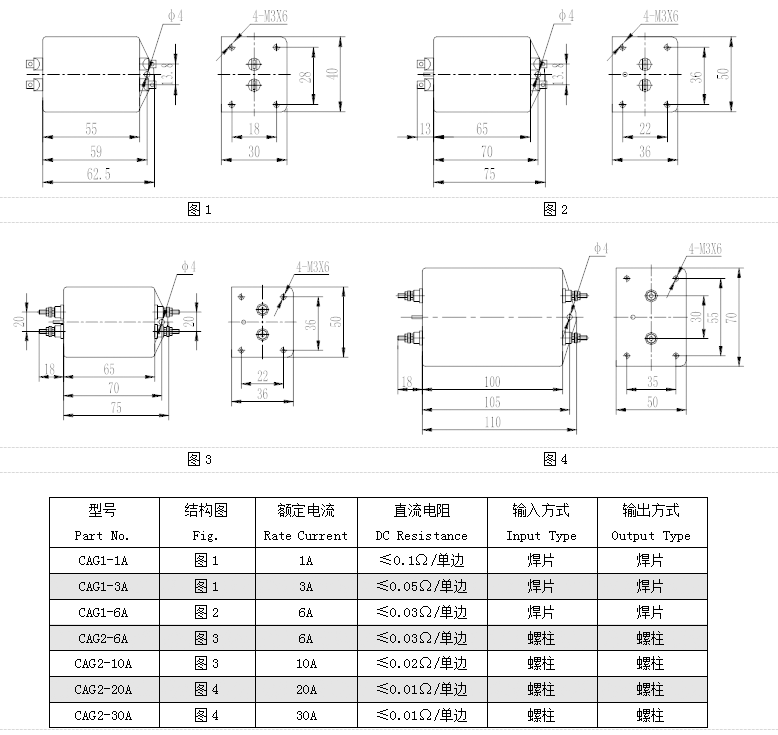

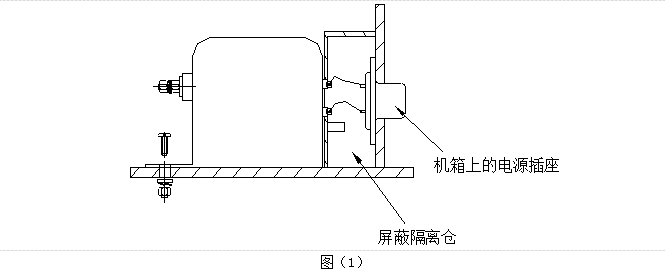

CAG系列滤波器达到预期的滤波效能关键是用金属隔板将滤波器的输入/输出端隔开，因此必须与屏蔽机箱配合起来使用。若使用时，不能为滤波器的输入和输出端提供有效隔离时，滤波器的高频性能严重下降。典型的使用方法如下图(1)所示，在机箱面板上安装一个隔离舱，在隔离舱的内侧，安装CAG滤波器，在隔离舱的外侧，机箱的面板上安装所选定的连接器。

当滤波器的端接方式为接线螺柱时，接线螺柱上配有紧固附件(螺母、垫片等)，安装旋紧螺母时，旋紧扭力矩不得超过1N·m。
