特点与用途
Feature and Application
CAP直流高性能滤波器的内部采取了隔离结构，输入端采用屏蔽线输入，因此具有较好的高频滤波特性。可以在10KHz-1GHz的频率范围内有效地滤除电源线上的干扰。
该系列滤波器特别适合于直流供电设备需要通过GJB151A标准中的CE102、RE102、CS106、CS114、CS115和CS116;也特别适合于设备需要通过电源线30MHz～300MHz功率发射试验的场合。

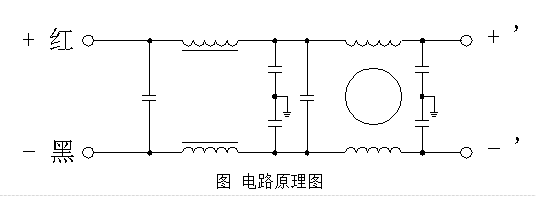

电路原理图
Electrical Schematics

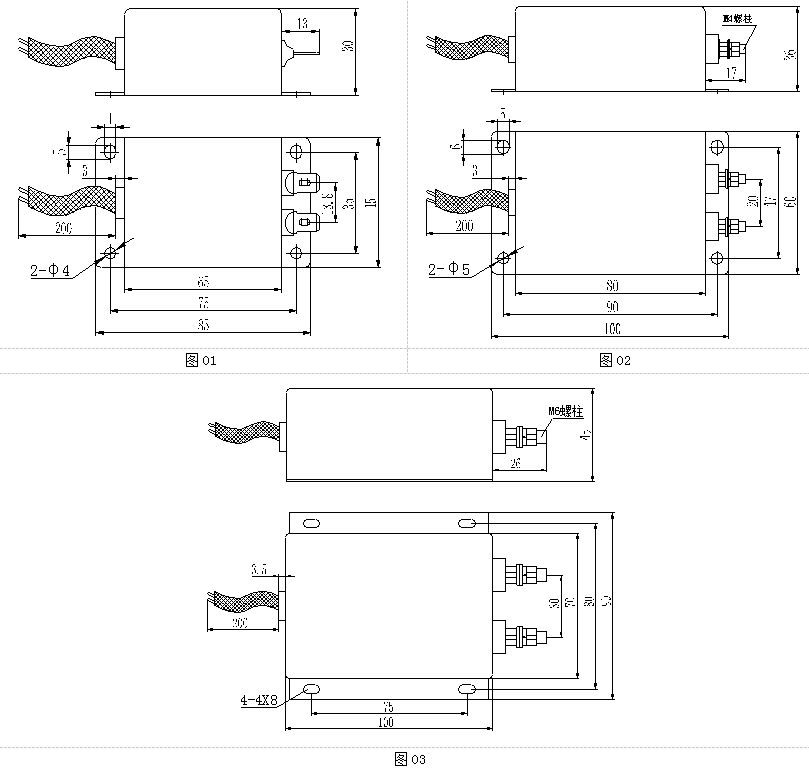

外形尺寸
Case Styles

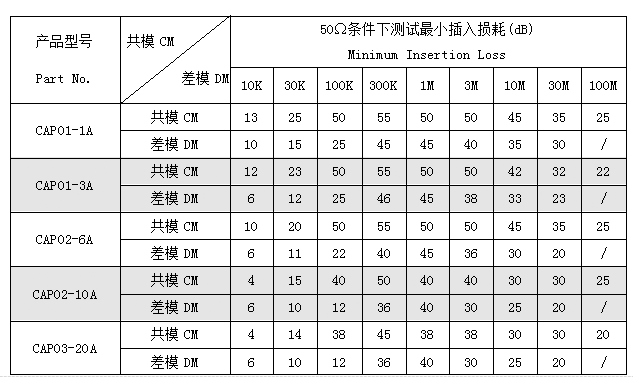

插入损耗
Insertion Loss

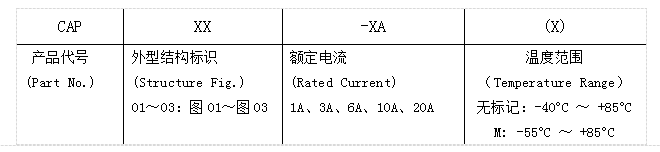

型号定义
Description of Part No.
技术指标
Specifications
额定电压(Rated Voltage)：100VDC
试验电压(Test Voltage)：2.5倍的额定电压(UR) 1分钟(min)
线对外壳绝缘电阻(Insulation Resistance)： R≥100MW @100VDC
温度范围(Temperature Range)： -40°C ～ +85°C、-55°C ～ +85°C
使用指南
User Guide

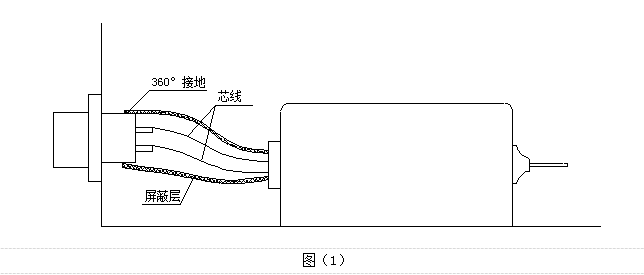

CAP系列滤波器达到预期效能的关键在于滤波器的输入电缆的接法，要求屏蔽层沿电缆芯线360度接地，如图(1)所示。
当滤波器的端接方式为接线螺柱时，接线螺柱上配有紧固附件(螺母、垫片等)，安装旋紧螺母时，旋紧扭力矩M4接线柱不得超过1N·m、M6接线柱不得超过2N·m。
