特点与用途
Feature and Application
体积小，重量轻，滤波频率范围10kHz～50MHz，广泛应用于各种电子设备，减小电源线的传导发射，提高电路对外界干扰的抵抗能力。
当线路板上有DC/DC模块时，是设备顺利通过GJB151A 标准中CE102的必要保证。

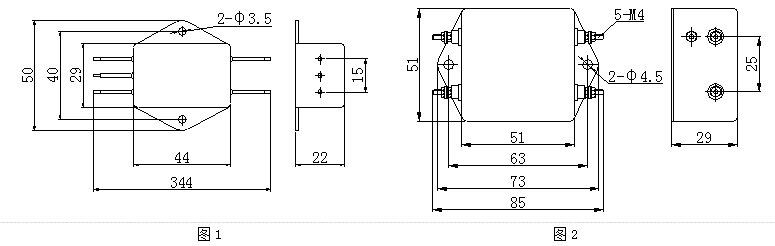

外形尺寸
Case Styles

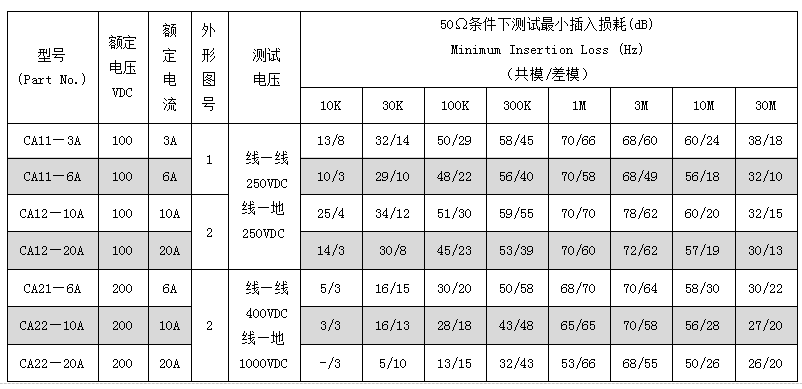

插入损耗
Insertion Loss

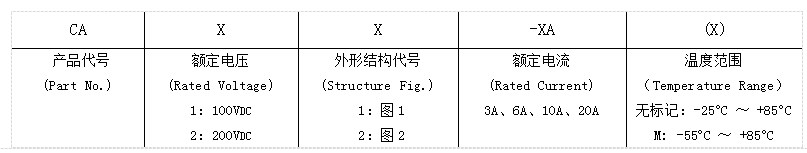

型号定义
Description of Part No.
技术指标
Specifications
额定电压(Rated Voltage)：100VDC、200VDC
试验电压(Test Voltage)：250VDC、400VDC、1000VDC
线对外壳绝缘电阻(Insulation Resistance)： R≥200MW @100VDC
温度范围(Temperature Range)： -55°C ～ +85°C
使用指南
User Guide

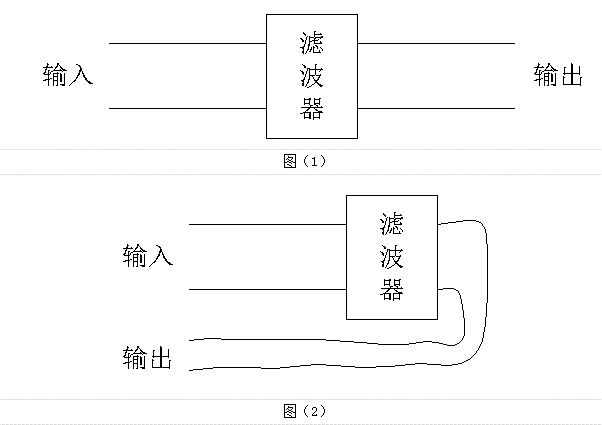

滤波器的输入/输出连线尽量远离:图(1)为正确连接;图(2)为错误连接。
当滤波器的端接方式为接线螺柱时，接线螺柱上配有紧固附件(螺母、垫片等)，安装旋紧螺母时，旋紧扭力矩不得超过1N·m。
