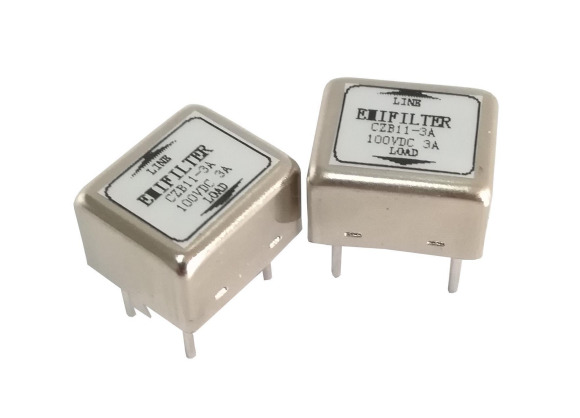

特点与用途
Feature and Application
体积小，滤波性能高，安装在电子设备或电路模块(线路板)的直流电源输入端口上，可以满足以下各种场合的要求：
满足传导发射限制的要求(例如CE102);
减小对其它电路模块(特别是灵敏的模拟电路)的干扰;
满足传导敏感度限制的要求(例如：CS114、CS115等);
提高对电源线上干扰(例如电感性负载通断时产生的干扰)的抗干扰能力;安装在DC/DC模块的直流输出端，可以减小直流电压的纹波。
技术指标
Specifications
额定电压 (Rated Voltage)：40VDC、80VDC、100VDC
额定电流(Rated Current)：1A、3A、6A、10A、15A
试验电压(Test Voltage): 2.5倍的额定电压(UR) 1分钟
线对外壳绝缘电阻(Insulation Resistance)：R≥200MΩ(在额定电压下测试)
温度范围(Temperature Range)： -25°C ~ +85°C、 -55°C ~ +125°C

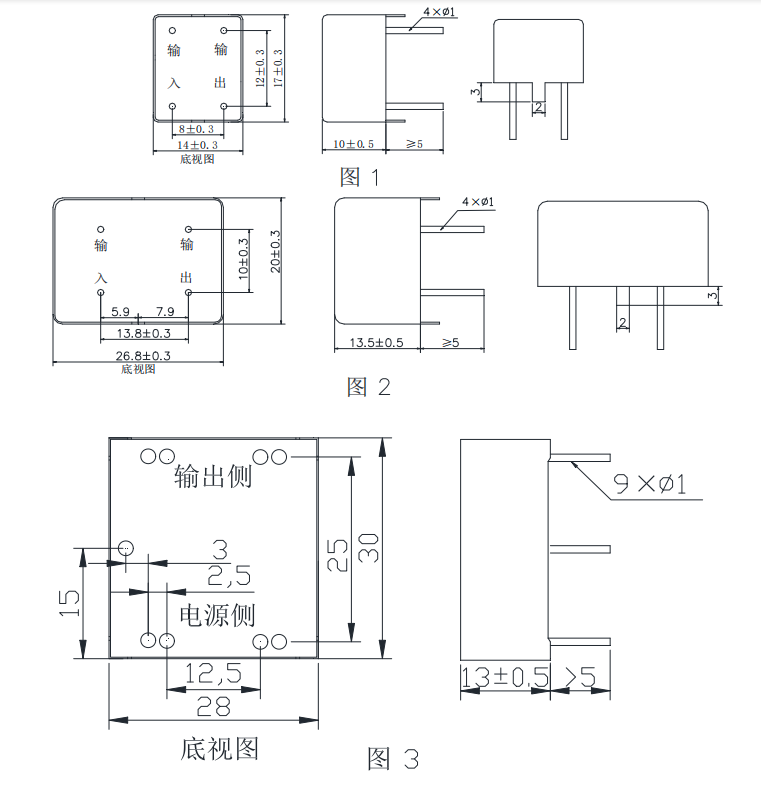

外形尺寸
Case Styles

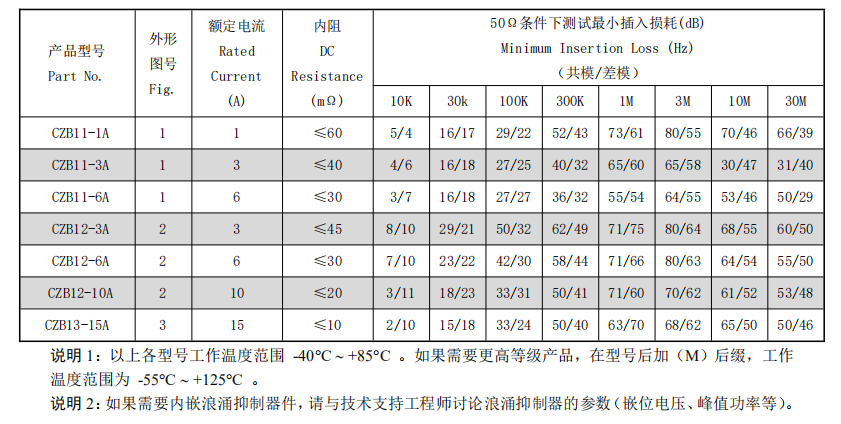

插入损耗
Insertion Loss
使用指南
User Guide

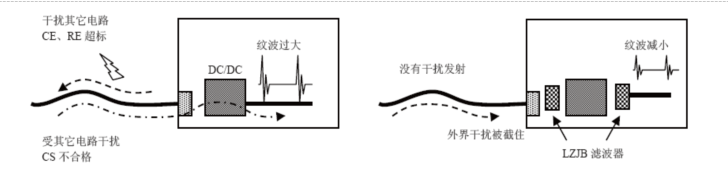

安装滤波器的效果示意图如下。

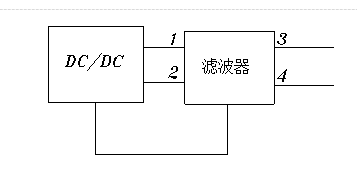

1.用于线路板的电源输入，为提高线路板抗外界干扰，滤波器安装时尽量靠近电源入口处。电路连接方式如图：
滤波器的外壳(地)与DC/DC模块的金属相连，并强烈推荐将滤波器的外壳以最低阻抗与线路板的外金属机箱相连。
2.用于DC/DC模块的输出端，减小电压纹波的场合。
3.滤波器的连接方向：本系列滤波器的两根线(+V，地线)不用区分，但是当滤波器外壳有地方可以连接时(见上图)，为了获得最佳共模滤波效果，输入端和输出端需要区分。使用在电源入口处时(包括DC/DC的输入端)，滤波器的输入端与输入电源线相连。使用在DC/DC输出端(减小纹波)时，滤波器的输出端与DC/DC模块的输出端相连。
4.焊接：焊接温度不大于290°C，焊接时间不超过5秒。
