LLD滤波连接器

特点与用途

Feature and Application

D型滤波连接器与标准的D型连接器在尺寸上完全兼容,可以直接互换。代替普通连接器使用时可以减小电缆的电磁辐射,提高设备抗外界电磁场干扰的能力,使设备顺利通过辐射发射、辐射抗扰度和电快速脉冲试验。

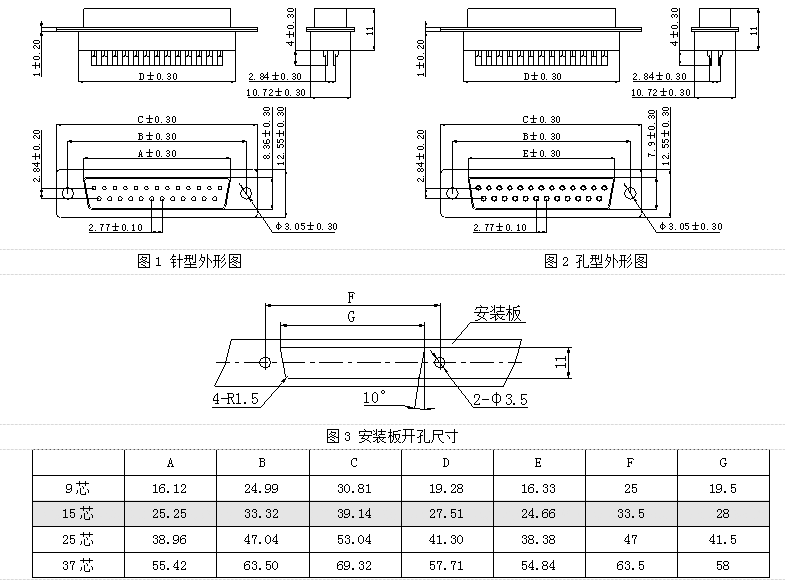

外形尺寸

Case Styles

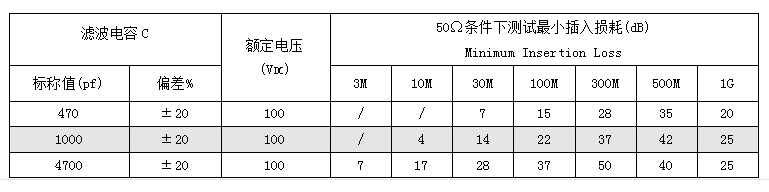

插入损耗

Insertion Loss

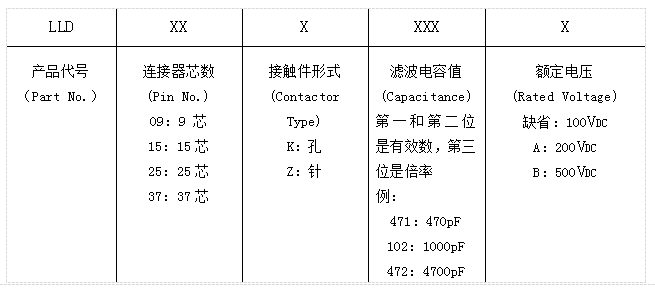

型号定义

Description of Part No.



技术指标

Specifications

额定电压(Rated Voltage):100VDC 、200VDC、500VDC

额定电流(Rated Current):5A

触点镀层(Contactor Plating):金(Au)

插针材料(Pin Material):铜合金(Cu-alloy)

接触电阻(Touch Resistance):≤30mΩ

针—针绝缘电阻(Pin-Pin Insulation Resistance):R≥1000MΩ @100VDC

针—地绝缘电阻(Pin-Ground Insulation Resistance):R≥1000MΩ @100VDC

引线方式(Terminal):直针焊杯

温度范围(Temperature Range):-25°C ~ +85°C


使用指南

User Guide

D形滤波连接器尽量作为插座使用,也就是直接安装在机箱的金属面板上。如果作为电缆接头使用,滤波性能会有所降低。

安装在金属面板上时要保证滤波器与金属面板之间接触面清洁、导电良好并安装配套的屏蔽弹簧衬垫。D形滤波连接器外壳与金属面板连接时要求受力均匀,以防止D形滤波连接器外壳形变,导致产品受到损坏。
