EMI吸收磁环磁夹

EMI absorbing magnetic ring

BMI吸收磁环专用于抑制信号线、电源线上的噪声和

尖峰干扰,它同时具有吸收静电脉冲能力,使电子设备达到电磁兼

容EMI/EMC)和静电放电(ESD)的相应国际标准.

EMI吸收磁环的吸收干扰能力是用其阻抗特性来表征的。

它的阻抗特性基本性态(见图1)在低频段呈现非常低的感性阻抗值, 不影响数据线或信号线上有用信号的传输。在高频段,约在10M左

右开始,其感抗成分保持很小,电阻性分量却迅速增加,将高频段EMI

干扰能量以热能形式吸收耗散。通常用两个关键点频率25MH和100

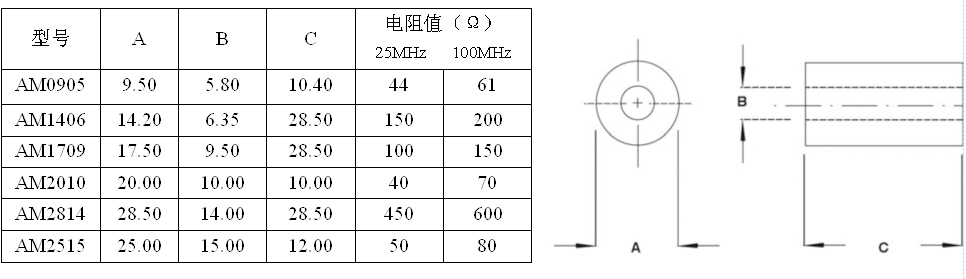

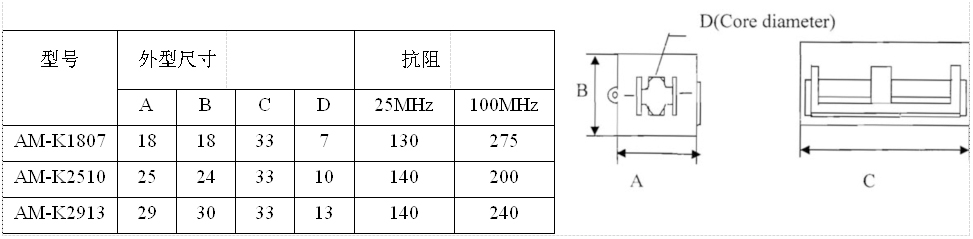

处电阻来标定EMI吸收磁环的吸收特性
