VNT波导屏蔽通风窗

产品描述

Product description


通风口是电磁干扰主要泄露部分之一,在GJB151B严格要求下,采用在机箱板上开小孔或加金属网的常规方法,其屏蔽性能已不能达到期望水准。中石公司针对电子机箱和低辐射计算机机箱这一要求,推出了蜂巢式蔽通风板系列产品,利用截至波导原理解决通风和屏蔽这对矛盾。该系列屏蔽通风窗的特点是,具有极好的通风性能和极高屏蔽性能,通风面积可达

到95%:采用带导电衬垫的一体化端接方式,用户只需拧紧螺钉,就可安装到位,操作维护极为方便。


应用场合

Application


—军用电子机箱,军用舱室的通风口处

—军用计算机机箱,移动通讯机箱等的通风口处

—高速路由器、服务器、测试设备

—其他种类的电子产品的通风口处



尺寸结构

Size structure


*需要按照客户需求尺寸定制产品请与艾米飞特(北京)科技有限公司销售人员联系

单位:mm 板厚(定制)

技术指标

Specifications

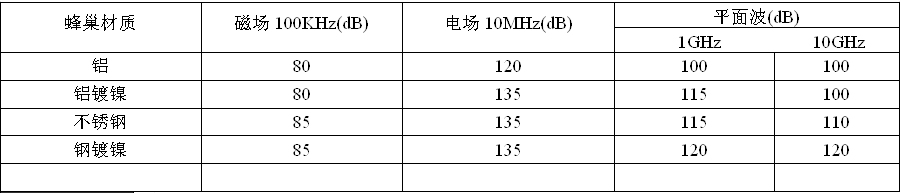

屏蔽效能(dB)以下测试标准为MIL-G-83528,通风板蜂巢直径3.2mm,深度12.7mm为例。
